제품 하이라이트

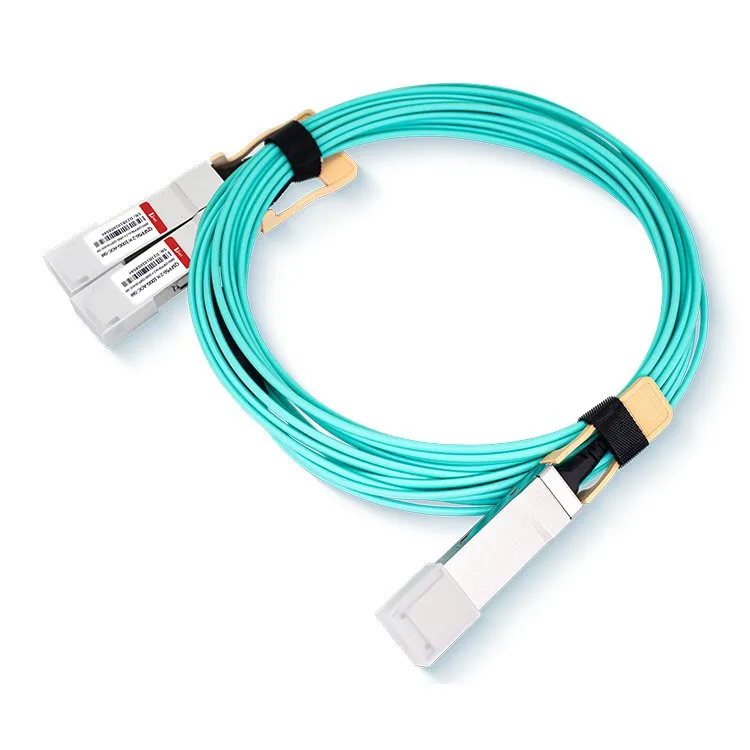

● QSFP56 200G에서 2개의 QSFP28 100G로 브레이크아웃된 활성 광케이블
● 채널당 최대 53.125Gbps 데이터 속도 PAM4 변조
● 통합 850nm VCSEL 어레이 및 PD 어레이
● DDM 기능 구현
● 핫 플러그 가능
● 낮은 전력 손실,<4W on 200G end, <3W on 100G end
● 상업용 작동 케이스 온도 범위: 0도 ~ 70도
● ROHS2를 준수합니다.0
응용
● 데이터 센터 및 클라우드 네트워크
● 200G InfiniBand HDR 시스템
인기 탭: QSFP56 200G - 2X100G 브레이크아웃 AOC 케이블, 중국 QSFP56 200G - 2X100G 브레이크아웃 AOC 케이블 제조업체, 공급업체, 공장, 오디오 후반 제품을위한 DAC 브레이크 아웃 케이블, 케이블 CD 플레이어 유형 브레이크 아웃 케이블, 케이블 셋톱 박스 유형 브레이크 아웃 케이블, 100g 효율적인 트랜시버, 클라우드 컴퓨팅 네트워크 SFP+ 트랜시버, 산업 응용을위한 광학 부품
절대 최대 등급
|
제품 |
모듈라 기 |
규약 |
명목 금리 |
명세서 |
|||||
|
집계(Gbps) |
전기 같은 차선 (그보드) |
ppm 분 |
고속 전기 같은 |
FEC 이전 최대 BER |
링크 |
||||
|
200G 끝 |
팜4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 인피니밴드 HDR; 2.4E-4 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
100G당 끝 |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
매개변수 |
상징 |
단위 |
최소 |
맥스 |
|
|
케이스 작동 온도 |
맨 위 |
도 |
0 |
70 |
|
|
보관 온도 범위 |
TS |
도 |
-40 |
85 |
|
|
상대습도 |
상대습도 |
% |
0 |
85 |
|
|
전원 전압 |
Vcc (영어) |
V |
-0.5 |
3.6 |
|
권장 작동 조건
|
매개변수 |
상징 |
단위 |
최소 |
일반 |
맥스 |
|
|
작동 케이스 온도 범위 |
TCA |
℃ |
0 |
/ |
70 |
|
|
전원 전압 |
Vcc (영어) |
V |
3.135 |
3.3 |
3.465 |
|
전기 포트 정의
|
매개변수 |
상징 |
단위 |
최소 |
일반 |
맥스 |
메모 |
|
공급 전압 |
증권 시세 표시기 |
V |
3.135 |
3.3 |
3.465 |
|
|
전력 소비 |
PC |
W |
4 |
200G 끝 |
||
|
3 |
100G 끝 |
|||||
|
송신기 |
||||||
|
입력 차동 임피던스 |
린 |
Ω |
80 |
100 |
120 |
|
|
단일 종단 데이터 입력 스윙 |
빈 |
mVp-p |
90 |
500 |
||
|
전송 비활성화 전압 |
VDIS (영문) |
V |
2 |
VCCHOST (주)브이씨호스트 |
||
|
송신 활성화 전압 |
벤 |
V |
VEE (비) |
VEE+0.8 |
||
|
전송 오류 가정 전압 |
VFA (영어) |
V |
2 |
VCCHOST (주)브이씨호스트 |
||
|
전송 오류 De-Assert 전압 |
증권 시세 표시기 |
V |
VEE (비) |
VEE+0.8 |
||
|
수화기 |
||||||
|
단일 종단 데이터 출력 스윙 |
VOD |
mVp-p |
200 |
500 |
||
|
LOS 결함 |
VLOSFT |
V |
2 |
VCCHOST (주)브이씨호스트 |
||
|
로스 노멀 |
VLOSNR (벨로스nr) |
V |
VEE (비) |
VEE+0.8 |
||
|
차등 종료 불일치 |
% |
10 |
||||
|
IIC 커뮤니케이션 |
||||||
|
IIC 클록 주파수 |
- |
KHZ |
/ |
100 |
400 |
|
|
시계 스트레칭 |
- |
우리를 |
/ |
/ |
500 |
|
모듈 메모리 맵
CMIS와 호환 가능 개정판 4.0/ SFF8636
주문 정보
|
부품 번호 |
설명 |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 ~ 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 ~ 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 ~ 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 ~ 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 ~ 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 ~ 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 ~ 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 ~ 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 ~ 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 ~ 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 - 2xQSFP28 SR2 AOC xxM |
자주 묻는 질문(FAQ)
1. 능동형 광케이블이란 무엇입니까?
A: AOC(Active Optical Cable)는 광섬유 기술과 전기 부품을 통합하여 장거리에 걸쳐 데이터 신호를 전송할 수 있는 고속 데이터 전송 케이블입니다. 데이터 센터, 고성능 컴퓨팅, 네트워킹 시스템과 같은 애플리케이션에 자주 활용됩니다.
2. 액티브 케이블과 패시브 케이블의 차이점은 무엇입니까?
A: 요약하면 능동 케이블과 수동 케이블 모두 신호 전송 목적으로 사용되지만 능동 케이블에는 전자 부품이 내장되어 신호를 적극적으로 관리하고 향상시키는 반면, 수동 케이블은 신호 전송을 위해 전도성 소재의 고유한 특성에만 의존합니다. .
3. 활성 광케이블의 최대 길이는 얼마입니까?
답변: 활성 광케이블의 최대 길이는 케이블 품질, 데이터 속도 및 사용된 특정 기술과 같은 요소에 따라 달라질 수 있습니다. 그러나 능동형 광케이블은 수동형 케이블에 비해 훨씬 더 긴 전송 거리에 도달할 수 있는 잠재력을 가지고 있습니다. 경우에 따라 능동형 광케이블은 기술 및 응용 분야에 따라 최대 수백 미터 또는 심지어 킬로미터의 전송 거리를 달성할 수 있습니다. 구체적인 최대 길이는 활성 광케이블 제조업체가 제공하는 제품 사양에 따라 달라집니다.
