D-net의 광트랜시버 모듈 서비스
● 호환성 지원:D-NET은 광학 모듈이 주요 제조업체의 장비와 호환되도록 호환성 서비스를 제공합니다.
● 맞춤형 서비스:D-NET은 자사 제품에 대한 OEM 사용자 정의 옵션을 제공합니다. 요청 시 고객은 자신의 필요에 맞는 색상의 로고 라벨을 가질 수 있습니다.
● 일반 배송 기간:3일
● 광범위한 배송 솔루션:D-NET은 SF, FedEx, DHL, UPS 등 유명 택배사와 협력하여 안정적인 배송 서비스를 보장합니다.
특징
● 1.25Gbps의 작동 데이터 속도
● 다음 범위의 18-파장 CWDM DFB LD 송신기를 갖추고 있습니다.
● 1270nm~1610nm, 40nm 간격
● SFP MSA 및 SFF-8472 표준을 준수합니다.
● SONET OC-24-LR-1 사양과 호환
● RoHS 준수
● +3.3V 단일 전원 공급 장치로 전원 공급
● 이중 LC 커넥터가 있는 핫 플러그형 SFP 설치 공간
● 작동 케이스 온도 범위:
● 표준: 0도 ~ +70도
응용
● 기가비트 이더넷
● 파이버 채널 스위치 인프라
● 라우터/서버 인터페이스
● 기타 광전송 시스템
제품 세부정보
20-핀 SFP 커넥터가 장착된 이 모듈은 핫플러그 기능을 지원합니다. 이는 단일 모드 광섬유와 함께 사용하도록 특별히 설계되었습니다. 수신기 섹션에는 제한 후 증폭기 IC와 함께 광학 헤더 내에 장착된 통합 InGaAs 검출기 전치 증폭기(IDP)가 통합되어 있습니다.
인기 탭: sfp-1g-cwdm-1270-40, 중국 sfp-1g-cwdm-1270-40 제조업체, 공급업체, 공장, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
절대 최대 등급
|
매개변수 |
상징 |
최소. |
전형적인 |
맥스. |
단위 |
|
보관 온도 |
TS |
-40 |
+85 |
도 |
|
|
공급 전압 |
VCC |
-0.5 |
3.6 |
V |
|
|
상대습도 |
RH |
0 |
90 |
% |
권장 작동 환경
|
매개변수 |
상징 |
최소. |
전형적인 |
맥스. |
단위 |
|
케이스 작동 온도 |
Tc |
0 |
+70 |
도 |
|
|
공급 전압 |
VCC |
3.15 |
3.45 |
V |
|
|
공급 전류 |
ICC |
300 |
엄마 |
||
|
데이터 속도 |
GBE |
1.25 |
Gbps |
||
|
FC |
1.063 |
Gbps |
전기적 특성
(상위 =0 ~ 70정도, VCC=3.135 ~ 3.465볼트)
|
매개변수 |
상징 |
최소. |
전형적인 |
맥스. |
단위 |
메모 |
|
|
송신기 섹션 |
|||||||
|
입력 차동 임피던스 |
R~에 |
85 |
100 |
115 |
Ω |
|
|
|
단일 종단 데이터 입력 스윙 |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
전송 비활성화 전압 |
VD |
2.0 |
Vcc |
V |
|||
|
송신 활성화 전압 |
VKO |
0 |
0.8 |
V |
|||
|
전송 오류 |
잘못 |
전송_f |
2.0 |
V |
|||
|
정상 |
전송_n |
0 |
V |
||||
|
수신기 섹션 |
|||||||
|
단일 종단 데이터 출력 스윙 |
Vout,pp |
370 |
1800 |
mv |
|||
|
LOS 결함 |
V손실 |
2 |
Vcc |
V |
|||
|
로스 노멀 |
V로스도 아니고m |
0 |
0.8 |
V |
|||
광학 매개변수
(TOP =0 ~ 70도, VCC=3.135 ~ 3.465볼트)
|
매개변수 |
상징 |
최소. |
전형적인 |
맥스. |
단위 |
메모 |
|
송신기 섹션 |
||||||
|
중심 파장 |
λc |
λ-6 |
λ |
λ+6.5 |
nm |
|
|
스펙트럼 폭(-20dB) |
△λ |
1 |
nm |
|||
|
사이드 모드 억제 비율 |
SMSR |
30 |
데시벨 |
|||
|
광 출력 전력 |
P밖으로 |
-5 |
0 |
dBm |
1 |
|
|
광학 상승/하강 시간 |
tr / tf |
260 |
추신 |
2 |
||
|
멸종 비율 |
응급실 |
8.2 |
데시벨 |
|||
|
광 출력용 아이 마스크 |
IEEE802.3z(클래스 1 레이저 안전) 준수 |
|||||
|
수신기 섹션 |
|
|||||
|
광 입력 파장 |
λc |
1260 |
1620 |
nm |
||
|
수신기 과부하 |
P올 |
-8 |
dBm |
3 |
||
|
RX 감도 |
센 |
-24 |
dBm |
3 |
||
|
RX_LOS 어설션 |
로스 A |
-40 |
dBm |
|||
|
RX_LOS 선언 해제 |
로스 D |
-25 |
dBm |
|||
|
RX_LOS 히스테리시스 |
로스H |
0.5 |
데시벨 |
|||
|
일반 사양 |
||||||
|
데이터 속도 |
BR |
1.063/1.25 |
Gb/s |
|||
|
비트 오류율 |
베르 |
10-12 |
||||
|
최대. 9/125μm SMF@1.25Gb/s에서 지원되는 링크 길이 |
L최대 |
40 |
km |
|||
|
총 시스템 예산 |
LB |
21 |
데시벨 |
|||
메모
1. 광 파워가 SMF로 시작됩니다.
2. 20-80%.
3. PRBS 27로 측정-110시에-12베르
주문 정보
|
부품 번호 |
설명 |
|

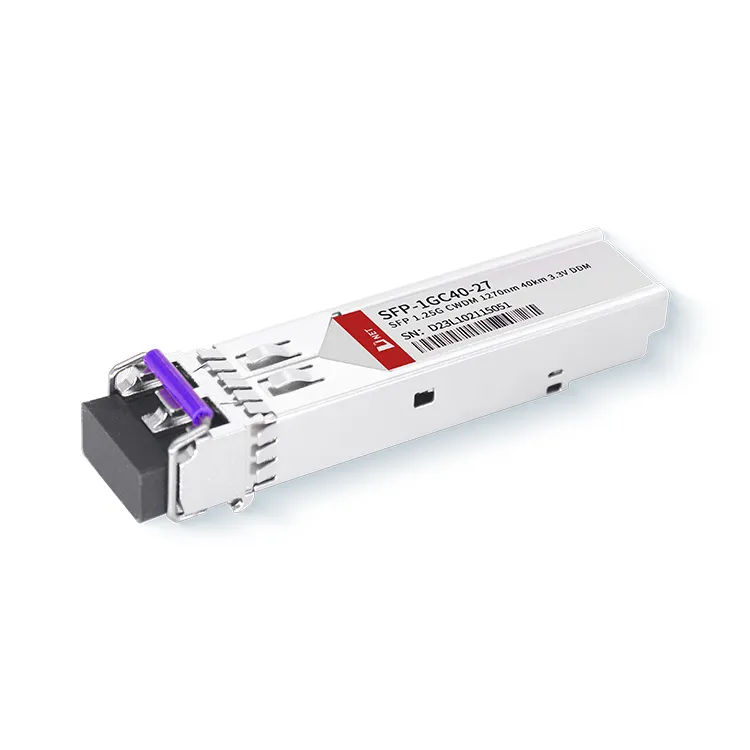

SFP-1GC40-27 |
1.25Gb/s 40km CWDM SFP 송수신기 핫 플러그 가능, 이중 LC, +3.3V, 1270nm, CWDM DFB, 단일 모드, DDM |
FAQ
1. CWDM SFP 1470의 거리는 얼마나 됩니까?
A: D-NET의 SFP-1GC40-27는 최대 전송 거리가 40km이고 1.25Gbps의 데이터 속도를 지원합니다.
2. 1.25g SFP와 호환되는 것은 무엇입니까?
A: 1.25G-SFP-550D SFP 송수신기는 SFP MSA 및 SFF-8472를 완벽하게 준수합니다. 따라서 1.25G 광 모듈은 대부분의 네트워크 장치와 호환됩니다.
3. SFP 모듈이 호환되는지 어떻게 알 수 있나요?
A: (1) LC, SC와 같은 커넥터 유형입니다.
(2) 모드(단일 모드 또는 다중 모드).
(3) 850nm, 1310nm, 1550nm 등의 파장.
(4) DDM 지원.
(5) 1.25Gbps와 같은 속도.
