응용
● 10GBASE-ZR/ZW 이더넷
● SONET OC-192/SDH STM-64
● 10G 파이버 채널
● OTN OTU2e
제품 세부정보

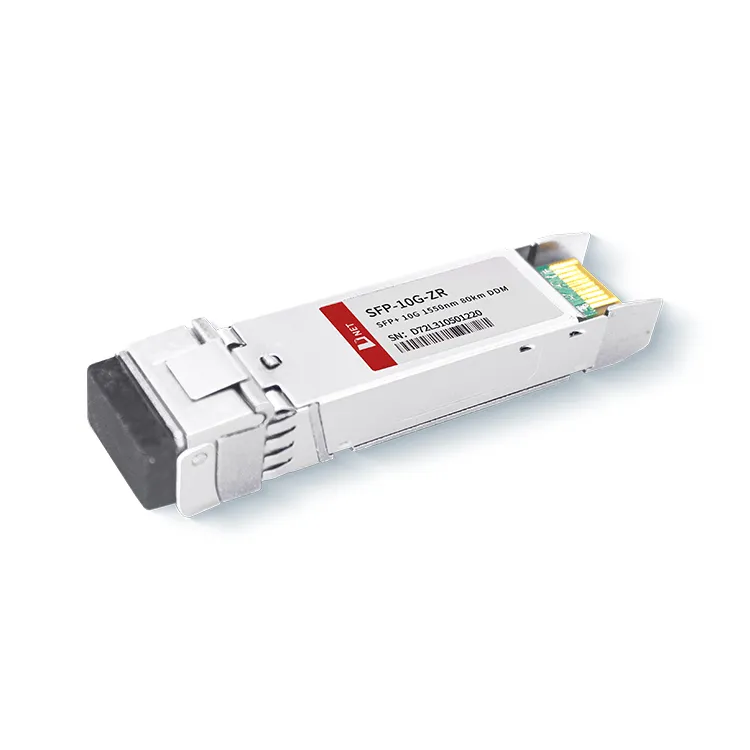

D-NET의 10G SFP+ ZR 80KM 트랜시버 모듈은 10Gb/s 직렬 전기 데이터 스트림을 10Gb/s 광 출력 신호로 변환하고 그 반대로 10Gb/s 광 입력 신호를 다시 10Gb/s 직렬 전기 데이터로 변환합니다. 개울. 이 모듈은 완벽하게 호환되는 SFP 폼 팩터를 준수하여 핫 플러그 기능을 제공하고 광 포트에 대한 손쉬운 업그레이드를 촉진하며 낮은 전자기 간섭(EMI) 방출을 보장합니다.
인기 탭: SFP+10G ZR 1550nm 80km 트랜시버 모듈, 중국 SFP+10G ZR 1550nm 80km 트랜시버 모듈 제조업체, 공급업체, 공장, 비용 경로 SFP+ 트랜시버, 사물 인터넷 네트워크 SFP+ 트랜시버, 이동 경로 SFP+ 트랜시버, 미션 크리티컬 네트워크 SFP+ 트랜시버, 단일 모드 SFP+ 트랜시버, Video-Over-IP 네트워크 SFP+ 트랜시버
절대 최대 등급
|
매개변수 |
상징 |
최소. |
전형적인 |
맥스. |
단위 |
|
|
보관 온도 |
TS |
-40 |
+85 |
도 |
||
|
케이스 작동 온도 |
광고 |
TA |
0 |
70 |
도 |
|
|
산업용 |
TA |
|||||
|
최대 공급 전압 |
Vcc (영어) |
-0.5 |
4 |
V |
||
|
상대습도 |
상대습도 |
0 |
85 |
% |
||
전기적 특성
(TOP=0 ~ 70도, VCC=3.135 ~ 3.465볼트)
|
매개변수 |
상징 |
최소. |
전형적인 |
맥스. |
단위 |
메모 |
|
공급 전압 |
Vcc (영어) |
3.135 |
3.465 |
V |
||
|
공급 전류 |
ICC |
500 |
엄마 |
|||
|
전력 소비 |
P |
1.8 |
W |
|||
|
송신기 섹션 |
||||||
|
입력 차동 임피던스 |
R~에 |
100 |
Ω |
1 |
||
|
Tx 입력 단일 종단 DC 전압 허용 오차(Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
차동 입력 전압 스윙 |
빈,pp |
180 |
700 |
mV |
2 |
|
|
전송 비활성화 전압 |
VD |
2 |
Vcc (영어) |
V |
3 |
|
|
송신 활성화 전압 |
VKO |
비 |
비+0.8 |
V |
||
|
수신기 섹션 |
||||||
|
단일 종단 출력 전압 허용 오차 |
V |
-0.3 |
4 |
V |
||
|
Rx 출력 차동 전압 |
보 |
300 |
850 |
mV |
||
|
Rx 출력 상승 및 하강 시간 |
Tr/Tf |
30 |
추신 |
4 |
||
|
LOS 결함 |
VLOS 결함 |
2 |
Vcc (영어)주인 |
V |
5 |
|
|
로스 노멀 |
VLOS 표준 |
비 |
비+0.8 |
V |
5 |
|
광학 매개변수
(TOP=0 ~ 70도, VCC=3.135 ~ 3.465볼트)
|
매개변수 |
상징 |
최소. |
전형적인 |
맥스. |
단위 |
메모 |
|
송신기 섹션 |
||||||
|
중심 파장 |
λt |
1530 |
1550 |
1565 |
나마 |
|
|
스펙트럼 폭 |
△λ |
0.3 |
나마 |
|||
|
평균 광 출력 |
파브그 |
0 |
+5 |
dBm |
1 |
|
|
광전력 OMA |
포마 |
-2.1 |
dBm |
|||
|
레이저 끄기 전원 |
포프 |
-30 |
dBm |
|||
|
멸종 비율 |
응급실 |
8.2 |
데시벨 |
|||
|
송신기 분산 페널티 |
증권 시세 표시기 |
3.0 |
데시벨 |
2 |
||
|
상대 강도 소음 |
린 |
-128 |
dB/Hz |
3 |
||
|
광 반사 손실 허용 오차 |
21 |
데시벨 |
||||
|
수신기 섹션 |
||||||
|
중심 파장 |
λr |
1260 |
1600 |
나마 |
||
|
수신기 감도 |
센 |
-23 |
dBm |
4 |
||
|
스트레스 민감도(OMA) |
센성 |
-21 |
dBm |
4 |
||
|
로스 어설트 |
로스A |
-34 |
- |
dBm |
||
|
로스 디저트 |
로스D |
-24 |
dBm |
|||
|
로스 히스테리시스 |
로스H |
0.5 |
데시벨 |
|||
|
초과 적재 |
앉았다 |
-7 |
dBm |
5 |
||
|
수신기 반사율 |
증권 시세 표시기 |
-26 |
데시벨 |
|||
메모
1. 12dB 반사.
2. 평균 전력 수치는 IEEE802.3ae에 따른 참고용일 뿐입니다.
3. TWDP 수치에서는 호스트 보드가 SFF-8431 규격을 준수해야 합니다. TWDP는 IEEE802.3ae의 68.6.6.2항에 제공된 Matlab 코드를 사용하여 계산됩니다.
주문 정보
|
부품 번호 |
설명 |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM 트랜시버 모듈, 핫 플러그 가능, 이중 LC, +3.3V, 1550nm EML&APD, 단일 모드 |
자주 묻는 질문(FAQ)
1. 10G ZR의 범위는 무엇입니까?
A: 10G 80KM 1550nm 광 출력 전력 및 파장(1550nm)은 광 스펙트럼 분석기에서 검증되었습니다. 실제(시뮬레이션되지 않은) SMF, 단일 모드 광섬유 케이블을 통한 최대 범위는 80km입니다.
2. SFP ER과 ZR의 차이점은 무엇입니까?
A: SFP-10G-ER은 단일 모드 광섬유를 통해 최대 40km의 전송 거리를 달성합니다. SFP-10G-ZR은 1550nm 파장을 가지며 표준 단일 모드 광섬유에서 최대 80km의 전송 거리를 지원하며 10GBASE-ZR/ZW 이더넷 및 10G 광섬유 채널에서 널리 사용됩니다.
3. 10G ZR SFP의 광 전송 전력 범위는 얼마입니까?
A: D-NET의 10G 80KM 1550nm 모듈의 최대 광 전송 전력은 4.0dBm이고 최소값은 0dBm입니다.
