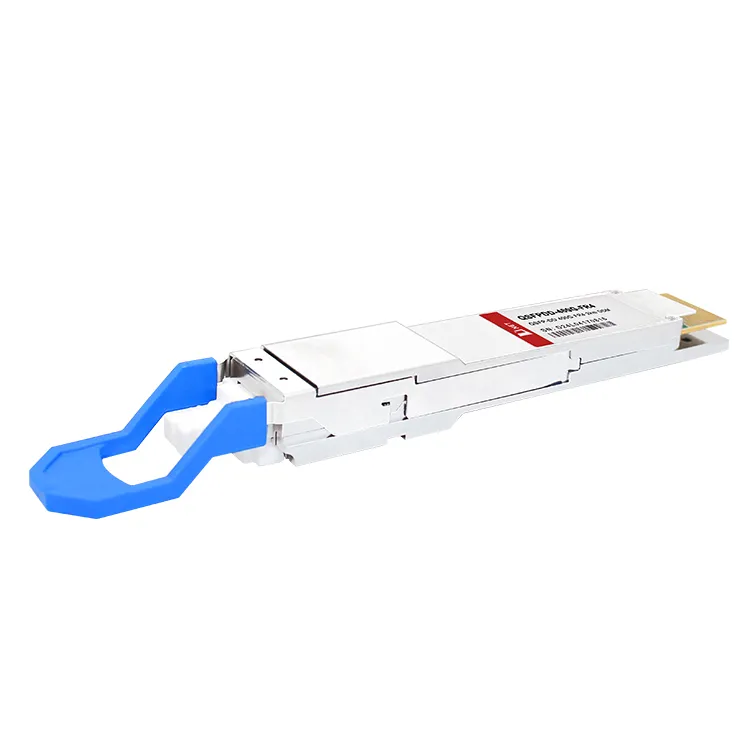

제품특징
●QSFP-DD MSA 준수
●4 CWDM 레인 MUX/DEMUX 설계
●100G Lambda MSA 400G-FR4 사양 준수
●최대 소비 전력 10W
●FEC를 갖춘 단일 모드 광섬유(SMF)에서 최대 2km 전송
●단일 +3.3V 전원 공급 장치
●듀플렉스 LC 커넥터
●RoHS 준수
응용
●400G BASE-FR4 이더넷
●데이터센터 인터커넥트
●인피니밴드 인터커넥트
●기업 네트워킹
인기 탭: 400g qsfp-dd fr4 2km 광 트랜시버, 중국 400g qsfp-dd fr4 2km 광 트랜시버 제조업체, 공급업체, 공장, QSFP-40G-ER4SFP-1G-ERSFP-10G-BIDI-1490-80QSFP-40G-ZR4SFP-10G-ER
절대 최대 등급
|
매개변수 |
상징 |
최소 |
맥스 |
단위 |
|
보관 온도 R엔지 |
Tsrg |
-40 |
+85 |
도 |
|
공급 전압 |
Vcc |
0 |
4 |
V |
|
상대적인 습기 |
RH |
10%~ 90% 비응결 |
||
권장 작동 조건
|
매개변수 |
상징 |
최소 |
맥스 |
단위 |
|
보관 온도 R엔지 |
Tsrg |
-40 |
+85 |
도 |
|
공급 전압 |
Vcc |
0 |
4 |
V |
|
상대적인 습기 |
RH |
10%~ 90% 비응결 |
||
송신기 광학 사양
|
송신기 매개변수 |
레인 |
최소 |
전형적인 |
맥스 |
단위 |
||||
|
레인당 평균 발사 전력 |
-3.3 |
3.5 |
dBm |
||||||
|
총 평균 발사력 |
9.3 |
dBm |
|||||||
|
더터 광학 변조 진폭(OMA 외부), 각 레인 |
-0.3 |
3.7 |
dBm |
||||||
|
발사력의 차이 2차선(OMA 외부) |
4 |
데시벨 |
|||||||
|
레인당 평균 실행 전력 @TX 꺼짐 상태 |
-20 |
dBm |
|||||||
|
OMA 외부 마이너스 TDECQ, 각 레인에 전원 공급 ER이 4.5dB 이상인 경우 응급실의 경우<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
송신기 및 분산 눈 폐쇄 PAM4, 각 레인 |
3.4 |
데시벨 |
|||||||
|
멸종 비율 |
3.5 |
데시벨 |
|||||||
|
상대 강도 노이즈(OMA) |
-136 |
dB/Hz |
|||||||
|
SMSR(측면 모드 억제 비율) |
30 |
데시벨 |
|||||||
|
광 반사 손실 허용 오차 |
17.1 |
데시벨 |
|||||||
|
송신기 반사율 |
-26 |
데시벨 |
|||||||
|
송신기 출력 전력 모니터링 정확도 |
-3 |
3 |
데시벨 |
||||||
|
TDECQ-10*log10(Ceq), 각 레인 |
3.4 |
데시벨 |
|||||||
|
송신기 전환 시간 |
17 |
추신 |
|||||||
고속 전기 사양
|
매개변수 |
최소 |
전형적인 |
맥스 |
단위 메모 |
|
|
수신기 전기 출력 특성 ~에 TP4 |
|||||
|
레인당 신호 속도 |
26.5625 |
GBd |
|||
|
AC 공통 모드 출력 전압(RMS) |
17.5 |
mV |
|||
|
차동 피크-피크 출력 전압 |
900 |
mV |
|||
|
근단 ESMW(눈 대칭 마스크 폭) |
0.265 |
UI |
|||
|
근단 아이 높이, 차동 |
70 |
mV |
|||
|
원단 ESMW(눈 대칭 마스크 폭) |
0.2 |
UI |
|||
|
원단 아이 높이, 차동 |
30 |
mV |
|||
|
원단 앞의 커서 ISL 비율 |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
데시벨 |
0.01-8GHz |
|||
|
4.75-7.4로그 10 (f/14) |
데시벨 |
8-19GHz |
|||
|
차동 모드에 공통 |
22-20(f/25.78) |
데시벨 |
0.01-12.89GHz |
||
|
15-6로그 10 (f/25.78) |
데시벨 |
12.89-19GHz |
|||
|
차등 종료 불일치 |
10 |
% |
|||
|
전환 시간(최소,20%~80%) |
9.5 |
추신 |
|||
|
DC 공통 모드 전압 |
-350 |
2850 |
mV |
||
|
송신기 전기 입력 특성s TP1에서 |
|||||
|
레인당 신호 속도 |
26.5625 |
GBd |
|||
|
차동 pk-pk 입력 전압 허용 오차 |
900 |
mV |
|||
|
9.5-0.37f |
데시벨 |
0.01-8GHz |
|||
|
4.75-7.4로그 10 (f/14) |
데시벨 |
8-19GHz |
|||
|
22-20(f/25.78) |
데시벨 |
0.01-12.89GHz |
|||
|
15-6로그 10 (f/25.78) |
데시벨 |
12.89-19GHz |
|||
|
차등 종료 불일치 |
10 |
% |
|||
|
모듈 스트레스 입력 테스트 |
섹션당 120E.3.4.1 IEEE802.3bs |
||||
|
단일 종단 전압 허용 범위 |
-0.4 |
3.3 |
V |
||
|
공통 모드 전압 |
-350 |
2850 |
mV |
||
주문 정보
|
부품 번호 |
설명 |
|
QDD-400G-FR4 |
400G QSFP-DD FR4 광 트랜시버 |
FAQ
Q: 400G QSFP-DD FR4는 핫 플러깅을 지원합니까?
Q: 400G QSFP-DD FR4는 데이터를 얼마나 멀리 전송할 수 있습니까?
Q: 400G QSFP-DD FR4는 어떻게 전송됩니까?
