특징
● IEEE Std 802.3-2005 기가비트 규격 준수
이더넷 1000Base-LX
● SFF-8074i에 따른 사양 및
SFF-8472, 개정판 9.5
● 디지털 진단 모니터링 가능
● 비냉각 1310nm 패브리페로(FP)레이저
● 최대 1.25Gb/s 양방향 데이터 링크
● 듀플렉스 LC 커넥터 호환
● 단일 +3.3V DC 전원 공급 장치
● 핫 플러그형 SFP 풋프린트
● 1등급 레이저 안전인증 획득
● 작동온도 옵션
-(상업용) -10oC ~ +70oC
-(확장) -10oC ~ +85oC
-(산업용) -40oC ~ +85oC
● 9/125µm SMF에서 최대 10km
● RoHS 준수
응용 프로그램
● 1.25Gb/s 이더넷 1000Base-LX
● 1.0625Gb/s 파이버 채널
● 엔터프라이즈 라우터
제품 세부 정보

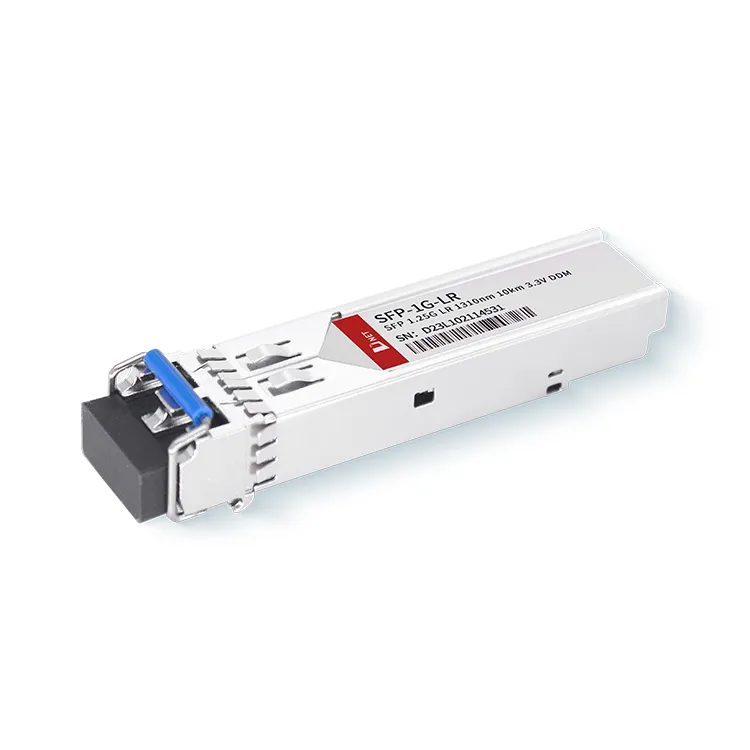

1.25G 1310nm 10km SFP 광 모듈은 광 통신 네트워크를 위한 다재다능하고 안정적인 솔루션으로, 뛰어난 신호 품질과 안정성으로 장거리에 걸쳐 고속 데이터 전송을 제공합니다. 이 제품은 IEEE Std 802.3-2005 기가비트 이더넷 1000Base-LX 및 파이버 채널 FC-PI-2 Rev.8.0을 준수합니다.
인기 탭: SFP 1G 1000base LR 10km 1310nm, 중국 SFP 1G 1000base LR 10km 1310nm 제조업체, 공급업체, 공장, 확장을위한 SFP 트랜시버, SFF-8686 표준에 대한 SFP 트랜시버, 대역폭에 대한 SFP 트랜시버, SFF-8634 표준에 대한 SFP 송수신기, SFF-8667 표준에 대한 SFP 트랜시버, EIA 표준을위한 SFP 송수신기
절대 최대 정격
절대 최대 정격을 초과하는 응력은 장치에 영구적인 손상을 일으킬 수 있습니다. 이는 절대 응력 정격일 뿐입니다. 데이터 시트의 작동 섹션에 제공된 조건을 초과하는 이러한 조건이나 기타 조건에서 장치의 기능적 작동은 암시되지 않습니다. 장시간 절대 최대 정격에 노출되면 장치 신뢰성에 부정적인 영향을 미칠 수 있습니다.
|
매개변수 |
상징 |
최소이뭄 |
맥스이뭄 |
단위 |
|
보관 온도 |
TS |
-40 |
85 |
oC |
|
상대 습도 |
상대습도 |
5 |
95 |
% |
|
전원 전압 |
V참조 |
-0.5 |
4.0 |
V |
권장 작동 조건
|
매개변수 |
상징 |
최소 |
유형 |
맥스 |
단위 |
|
|
작동 케이스 온도 |
디넷-03S10-31 |
TC |
-10 |
25 |
70 |
oC |
|
DNET-03S10-31I |
TC |
-40 |
25 |
85 |
oC |
|
|
전원 전압 |
V참조 |
3.135 |
3.3 |
3.465 |
V |
|
|
데이터 속도 |
- |
- |
1.25 1.0625 |
- |
기가바이트/초 |
|
트랜시버 전기적 특성
|
매개변수 |
상징 |
최저한의 |
전형적인 |
최고 |
단위 |
노트 |
|
모듈 공급 전류 |
국제전자통신위원회(ICC) |
- |
- |
220 |
엄마 |
- |
|
송신기 차동 입력 전압(TD +/-) |
- |
300 |
- |
2200 |
엠비P-P |
1 |
|
수신기 차동 출력 전압(RD +/-) |
- |
600 |
- |
1200 |
엠비P-P |
2 |
|
저속 출력: 송신기 오류(TX_FAULT) / 신호 손실(LOS) |
브이오(VOH) |
2.0 |
- |
브이씨씨 |
V |
3 |
|
권 |
0 |
- |
0.8 |
V |
- |
|
|
저속 출력: 송신기 비활성화(TX_DISABLE), MOD_DEF 1, MOD_DEF 2 |
비히 |
2.0 |
- |
브이씨씨 |
V |
4 |
|
빌 |
0 |
- |
0.8 |
V |
- |
노트
1. 내부적으로 AC 결합되고 100Ω 차동 부하로 종단됩니다.
2. 내부적으로 AC 결합이지만 100Ω 차동 종단 또는 직렬 변환기/역직렬 변환기 내부가 필요합니다.
3. 호스트 보드의 4.7KΩ-10KΩ 저항을 통해 외부에서 VCCT,R로 풀업됩니다.
4. Mod_Def1 및 Mod_Def2는 호스트 보드의 4.7KΩ-10KΩ 저항을 통해 외부에서 풀업되어야 합니다.CCT, R.
송신기 광학 특성
|
매개변수 |
상징 |
최저한의 |
전형적인 |
최고 |
단위 |
노트 |
|
광학 파워 출시 |
포 |
-9 |
-6 |
-3 |
데시벨(dBm) |
- |
|
중심파장 범위 |
λc |
1270 |
1310 |
1355 |
나모 |
- |
|
소멸 비율 |
전 |
9 |
- |
- |
데시벨 |
- |
|
스펙트럼 폭(RMS) |
Δλ |
- |
- |
4 |
나모 |
- |
|
총 지터 |
티제이 |
- |
- |
266 |
추신 |
- |
|
분산 페널티 |
- |
- |
- |
1 |
데시벨 |
- |
|
광학 상승/하강 시간 |
T증가/T떨어지다 |
- |
- |
260 |
추신 |
- |
|
Pout @TX-Disable이 주장됨 |
P끄다 |
- |
- |
-45 |
데시벨(dBm) |
- |
주문 정보
|
부품 번호 |
설명 |
|
SFP-1G-10킬로미터 |
1.25Gb/s 싱글모드 SFP 트랜시버 1000BASE-LX |
제품 설명
1. 1310nm는 무슨 대역인가요?
A: "o-밴드"에 속하며, 1260~1360nm의 광섬유 파장 범위, 1310nm 다이오드 레이저를 사용합니다.
2. 1G LX SFP는 얼마나 멀리 갈 수 있나요?
답변: 1.25Gb/s 단일 모드 SFP 트랜시버 1000BASE-LX는 표준 1310nm LX SFP 광 모듈이며 전송 거리는 최대 10km까지 가능합니다. 데이터 속도는 1.25Gbps입니다.
3. SFP에서 LX는 무엇을 의미합니까?
A: LX는 장거리 전송을 나타내며 {{0}}nm(일반적으로 1310nm)에서 작동하며 IEEE Std 802.3-2005 기가비트 이더넷 1000Base-LX 및 파이버 채널 FC-PI-2 Rev.8.0을 준수합니다.
