제품 세부 정보

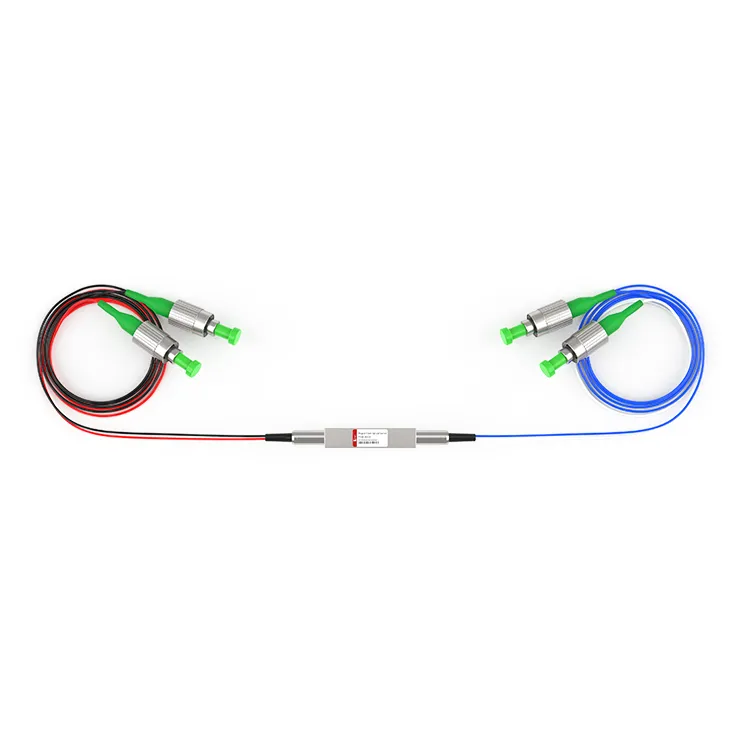

자기광 스위치는 항공우주 장비, 시스템 모니터링 및 감지 시스템에서 널리 사용되며, 매우 안정적인 래칭 모드와 높은 신뢰성을 제공합니다. D-NET은 광섬유 통신 장비 및 장치의 연구 개발, 생산 및 판매를 전문으로 하는 공장으로, OEM 서비스를 제공할 수 있으며, 자기광 스위치는 맞춤형 생산을 지원할 수 있습니다.
인기 탭: m2x2 자기광학 스위치, 중국 m2x2 자기광학 스위치 제조업체, 공급업체, 공장, 신호 무결성을위한 SFP 트랜시버, 단일 모드 SFP+ 트랜시버, SFF-8633 표준에 대한 SFP 트랜시버, ST 커넥터가있는 SFP 트랜시버, PIN PHOTHODIODES, 이동 경로 SFP+ 트랜시버
성능 사양
|
매개변수 |
단위 |
명세서 |
|
파장 범위 |
나모 |
1520 ~ 1580 |
|
테스트 파장 |
나모 |
1550 |
|
삽입 손실1, 2 |
데시벨 |
1.2 이하 |
|
티디엘 |
데시벨 |
0.30보다 작거나 같음 |
|
피디엘 |
데시벨 |
0.20보다 작거나 같음 |
|
반사 손실 |
데시벨 |
50 이상 |
|
크로스토크 |
데시벨 |
양방향 20 이상 |
|
단방향 35 이상 |
||
|
반복성 |
데시벨 |
±0.01 이하 |
|
전환 시간 |
우리를 |
100 이하 |
|
펄스 지속 시간 |
우리를 |
200 이상 |
|
내구성 |
사이클 |
100억 이상 |
|
스위치 유형 |
나 |
래칭 |
|
작동 전류 |
엄마 |
200 이하 |
|
최대 광 파워 |
엠와트 |
500 이하 |
|
작동 온도 |
도 |
-5 ~ +70 |
|
보관 온도 |
도 |
-40 ~ +85 |
|
치수 |
밀리미터 |
(L)34.0×(W)7.5×(H)7.5 ±0.2 |
메모
1. 실온 및 SOP에서 테스트합니다.
2. 커넥터를 제외하고 한 쌍의 커넥터의 경우 0.2dB입니다.
기계적 치수 (단위:mm)
전기 구동
기능 다이어그램
주문 정보
FSW-M2x2-□-□-□-□-□-□-□
|
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
|
스위치 유형 |
섬유 유형 |
전압 |
파장 |
튜브유형 |
섬유 길이 |
커넥터 |
|
B: 양방향 U: 단방향 |
SM: SM, 9/125 X: 기타 |
2.5: 2.5V 5.0 5.0V |
1550: 1550nm X: 기타 |
250: 250um 900: 900um X: 기타 |
05: 0.5M±5cm 10: 1.0M±5cm X: 기타 |
OO : 없음 FC: FC/PC FA: FC/APC 사우스 캐롤라이나 % 3a 사우스 캐롤라이나 % 2fPC SA: SC/APC LC: LC/PC X: 기타 |
자주하는 질문
