디넷 기계식 광스위치 서비스
●호환성 지원:D-NET은 광학 모듈이 주요 제조업체의 장비와 호환되도록 호환성 서비스를 제공합니다.
●맞춤형 서비스:D-NET은 자사 제품에 대한 OEM 사용자 정의 옵션을 제공합니다. 요청 시 고객은 자신의 필요에 맞는 색상의 로고 라벨을 가질 수 있습니다.
●표준 배송 기간:3일
● 광범위한 배송 솔루션:D-NET은 SF, FedEx, DHL, UPS 등 유명 택배사와 협력하여 안정적인 배송 서비스를 보장합니다.
특징
● 삽입 시 손실 최소화
● 안정적인 신호 품질
● 빠른 전환
● 넓은 파장 범위
● 에너지 효율성
● 내구성이 뛰어나고 컴팩트한 디자인
응용
● 네트워크 테스트 및 모니터링
● 광섬유 네트워크 이중화
● 광신호 라우팅

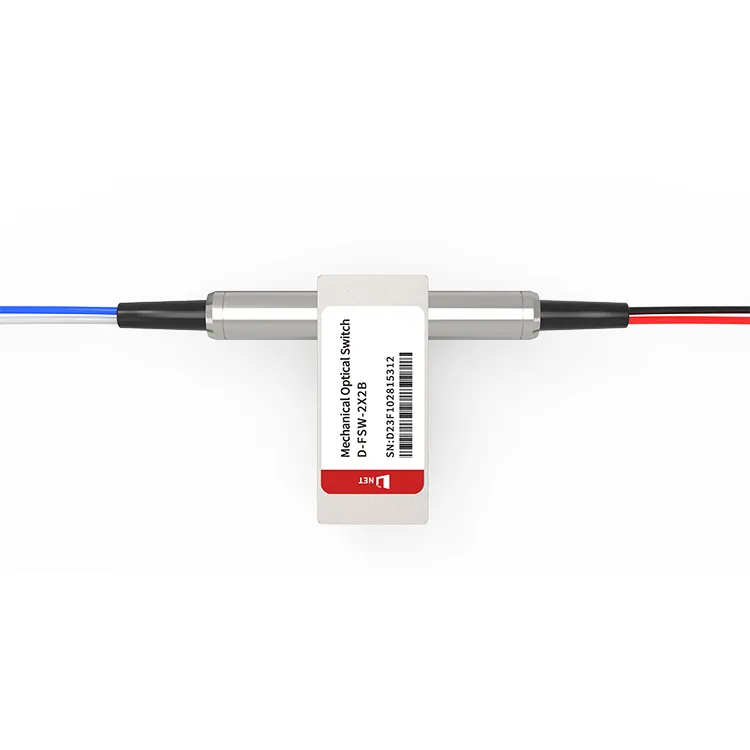

인기 탭: 2X2 OPTO 기계식 광 스위치, 중국 2X2 OPTO 기계식 광 스위치 제조업체, 공급업체, 공장, 기계적 광학 스위치
명세서
|
작동 파장 |
1260~1620nm(SM) 850nm(밀리미터) |
삽입 손실 |
1.0dB 이하 |
|
파장 의존 손실 |
0.25dB 이하 |
편광 의존 손실 |
0.05dB 이하 |
|
온도 의존 손실 |
0.20dB 이하 |
반사 손실 |
SM 50dB 이상 MM 30dB 이상 |
|
크로스톡 |
SM 55dB 이상 MM 35dB 이상 |
전환 시간 |
8ms 이하 |
|
반복성 |
±0.02dB 이하 |
내구성 |
10보다 크거나 같음7 타임스 |
|
작동 전압 |
3 또는 5V |
스위치 유형 |
비래칭/래칭 |
|
작동 온도 |
－20~+70도 |
보관 온도 |
－40~+85도 |
|
광 파워 |
500mW 이하 |
차원 |
27.0L×12.0W×8.2Hmm |
핀 구성
|
유형 |
광학 경로 |
전기 드라이브 |
상태 센서 |
||||||
|
2×2B |
핀 1 |
핀 5 |
핀 6 |
핀 10 |
핀 2-3 |
핀 3-4 |
핀 7-8 |
핀 8-9 |
|
|
래칭 |
P1-P3 |
-- |
-- |
접지 |
V＋ |
닫다 |
열려 있는 |
열려 있는 |
닫다 |
|
P1-P4,P2-P3 |
V＋ |
접지 |
-- |
-- |
열려 있는 |
닫다 |
닫다 |
열려 있는 |
|
|
비래칭 |
P1-P3 |
-- |
-- |
-- |
-- |
닫다 |
열려 있는 |
열려 있는 |
닫다 |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
접지 |
열려 있는 |
닫다 |
닫다 |
열려 있는 |
|
기계적 치수(단위:mm)
광학 경로
주문 정보
|
증권 시세 표시기 |
-2X2B- |
-파장- |
-스위치 종류- |
-전압- |
-섬유 종류- |
-패키지- |
-섬유 길이- |
-커넥터- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 스페셜=0 |
래칭=1 비래칭=2 MINI 래칭=3 MINI 비래칭=4 스페셜=0 |
3V=3 5V=5 스페셜=0 |
SM28=1 50/125=5 62.5/125=6 스페셜=0 |
베어 섬유=1 900um 튜브=3 스페셜=0 |
0.25m=1 0.5m=2 1.0m=3 스페셜=0 |
없음=1 FC/PC=2 FC/APC=3 사우스 캐롤라이나 % 2fPC % 7b % 7b0 % 7d % 7d 사우스 캐롤라이나 % 2fAPC % 7b % 7b0 % 7d % 7d ST/PC=6 LC/PC=7 이중 LC=8 스페셜=0 |
자주 묻는 질문(FAQ)
1. 광바이패스 스위치란?
A: 광 바이패스 모듈 또는 장치라고도 하는 광 바이패스 스위치는 광 네트워크 내에서 중요한 장치 역할을 합니다. 장애나 정전이 발생하는 경우 네트워크 트래픽을 다시 라우팅하여 중단 없는 연결을 유지합니다. 이 장치에는 오류가 발생한 네트워크 구성 요소를 자동으로 우회하는 오류 방지 메커니즘이 통합되어 있습니다.
2. 바이패스 옵티컬이란?
A: 네트워크 가동 시간과 안정성이 가장 중요한 미션 크리티컬 애플리케이션에서는 광학 바이패스 스위치의 바이패스 기능이 반드시 필요합니다. 장애 발생 시 트래픽을 신속하게 리디렉션하여 서비스 중단을 최소화하고 데이터 손실을 방지하며 필수 서비스의 연속성을 보장합니다.
3. 광학 기계식 스위치는 어떻게 작동합니까?
A: 광학 기계식 스위치는 이동 가능한 광섬유나 거울을 사용하여 광 신호의 방향을 바꿉니다. 연결을 설정하거나 끊기 위해 물리적으로 이동합니다. "바이패스" 모드에서는 두 포트를 직접 연결합니다. "비바이패스" 모드에서는 신호를 다른 네트워크 경로나 진단 장치와 같은 대체 경로로 리디렉션합니다.
