제품 세부정보

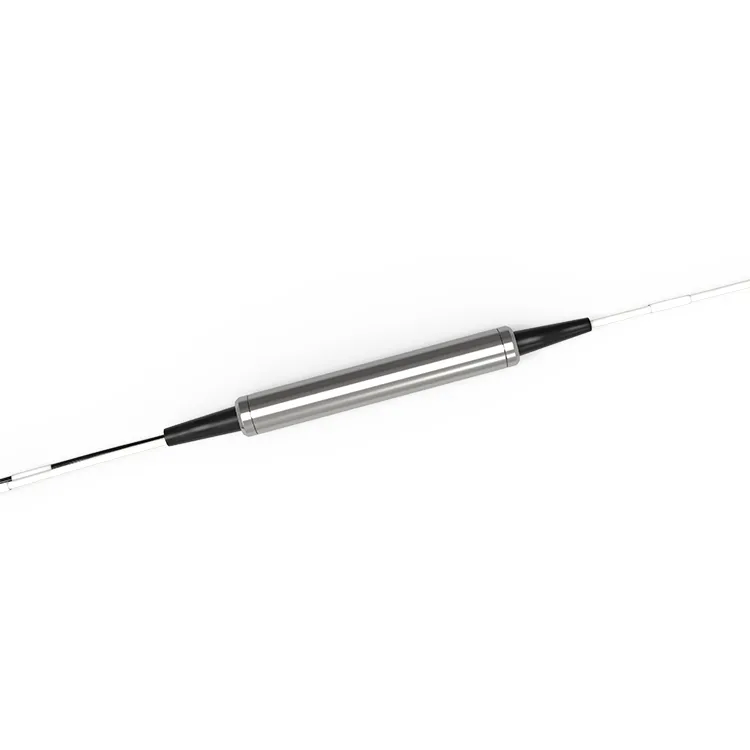

50GHz의 50Ghz DWDM 필터 주파수는 50GHz 대역폭 내에서 광 신호를 차단하고 변조할 수 있습니다. 3 포트 50Ghz DWDM 필터 구성 요소는 광섬유 통신 시스템에서 삽입, 추출 및 모니터링 지점으로 사용할 수 있습니다. DWDM 기술은 서로 다른 파장의 여러 광 신호를 동시에 전송할 수 있으므로 광섬유 통신 시스템의 전송 용량이 크게 늘어납니다. 50Ghz DWDM 필터는 액세스 네트워크, 메트로 WDM 시스템, 장거리 WDM 시스템 및 엔터프라이즈 네트워크에서 널리 사용됩니다.
인기 탭: 3 포트 50GHz DWDM 필터 수동 부품, 중국 3 포트 50GHz DWDM 필터 수동 부품 제조업체, 공급업체, 공장, 망원경의 광학 성분, 광섬유 절연체, MEMS 스위치, 바이오 센서, 노치 필터, 전기 광학 스위치
제품 사양
|
파장 범위 |
C- 또는 L-대역 ITU 채널 186.6~196.1THz |
기술 |
TFF(박막필터) |
|
통과 대역 폭 @ -0.5dB |
0.22nm 이상 |
전염 통과대역 리플 |
0.40dB 이하 |
|
전염 삽입 손실 |
0.8dB 이하 |
반사 통과대역 리플 |
0.20dB 이하 |
|
반사 삽입 손실 |
0.40dB 이하 |
전염 격리(조정 채널) |
20dB 이상 |
|
전염 격리 (비조정 채널) |
45dB 이상 |
반사 격리 |
12dB 이상 |
|
편광에 따라 다름 손실 |
0.2dB 이하 |
편광 모드 분산 |
0.2ps 이하 |
|
지향성 |
50dB 이상 |
반사 손실 |
45dB 이상 |
|
광전력 처리 |
500 이상 |
온도 |
작동:-40 ~ +85도 보관:-40~+85도 |
|
섬유 종류 |
SMF-28e |
패키지 차원 |
∮5.5×L34mm |
메모:
1) 모든 사양은 커넥터가 없는 장치를 기준으로 하며 파장, 극성 및 온도에 대해 보장됩니다.
2) PMD 및 색분산 값은 설계상 보장됩니다.3) 사양은 예고 없이 변경될 수 있습니다.
주문 정보
|
RD-D |
- 패키지 |
-커넥터 유형 |
U/A |
-채널 계획 |
-섬유 유형 |
-섬유 길이 |
-50G |
|
에스: 스틸 |
0: 커넥터 없음 |
유: UPC |
C19 |
25: 250um 섬유 |
005: 0.5+/-0.1m |
50G:50기가헤르츠 |
|
|
G:유리 |
1: LC |
답: APC |
C20 |
90: 900um 섬유 |
01: 1.0+/-0.1m |
||
|
2: 사우스캐롤라이나 |
C21 |
다른 사람 |
|||||
|
3: 일통 |
다른 사람 |
||||||
|
4: 기타 |
예:RD-DS1U-C19-2505-50G: 3포트 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0.5M 섬유강.
