상품 설명

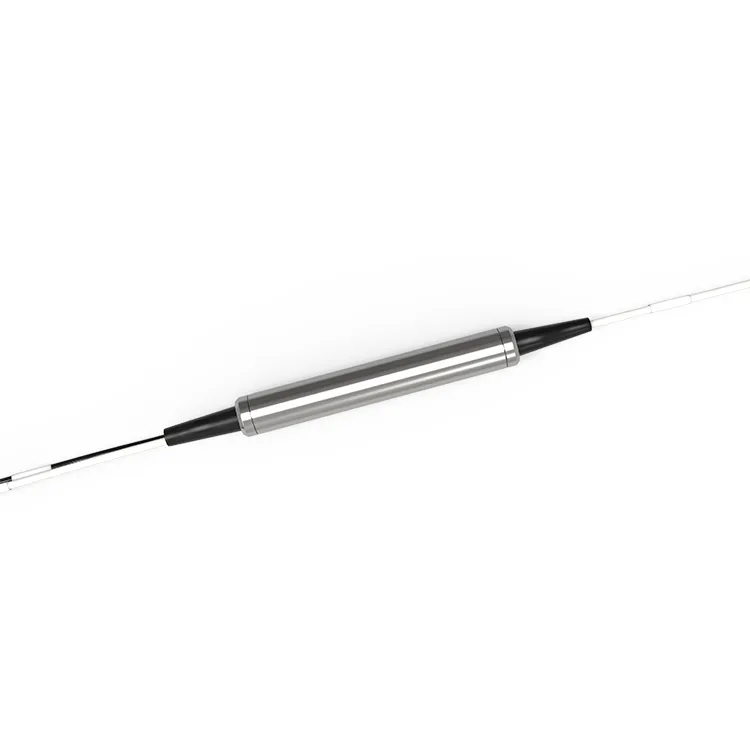

3포트 CWDM 필터 CWDM ITU Passive Component는 콤팩트한 패키징과 작은 크기를 채택하여 제한된 공간에서의 설치 및 통합에 적합합니다. 낮은 삽입 손실, 높은 채널 격리, 낮은 편광 관련 손실 및 우수한 파장 선택성의 특성을 가지고 있습니다. ITU CWDM 표준은 광 다중화 및 역다중화를 위해 특정 파장을 선택할 수 있는 일반적으로 1270-1610nm 범위의 고정된 파장 채널 세트를 정의합니다. 이는 광 전송 및 광 네트워크 애플리케이션에서 효과적인 광 신호 전송 및 관리를 제공할 수 있습니다.

인기 탭: 3 포트 cwdm 필터 cwdm itu 수동 부품, 중국 3 포트 cwdm 필터 cwdm itu 수동 부품 제조업체, 공급 업체, 공장, MEMS 스위치, 광학 증폭기, 산업 응용을위한 광학 부품, 과학 연구를위한 광학 구성 요소, 광학 인코더, 웨이브 플레이트

제품 사양

파장	1270nm~1610nm(ITU)	채널 간격	20nm ITU 그리드
통과대역	+/-7.5dB 이상	기술	TFF(박막필터)
통과대역 리플	0.30dB 이하	IL@패스밴드	0.60dB 이하
반사대 리플	0.20dB 이하	IL@반사	0.40dB 이하
전송 격리(조정 채널)	30dB 이상	전송 격리(비조정 채널)	50dB 이상
반사 격리	15dB 이상	편광 의존 손실	0.1dB 이하
편광 모드 분산	0.2ps 이하	열 안정성	0.005N 이하
지향성	50dB 이상	반사 손실	45dB 이상
광전력 처리	500mW 이하	온도	-40에서 85도까지 작동 보관 -40 ~ 85도
섬유 종류	SMF-28e	패키지 차원	5.5 x 34

메모.
1) 모든 사양은 커넥터가 없는 장치를 기준으로 하며 파장, 극성 및 온도에 대해 보장됩니다.
2) PMD 및 색분산 값은 설계상 보장됩니다.
3) 사양은 예고 없이 변경될 수 있습니다.

주문 정보

RD-C	- 패키지	-커넥터 유형	U/A	-채널 계획	-섬유 유형	-섬유 길이
	에스: 스틸	0: 커넥터 없음	유: UPC	27: 1270	25: 250um 섬유	005: 0.5+/-0.1m
	G:유리	1: LC	답: APC	29: 1290	90: 900um 섬유	01: 1.0+/-0.1m
		2: SC		31: 1310		다른 사람
		3:FC		다른 사람
		4: 기타
