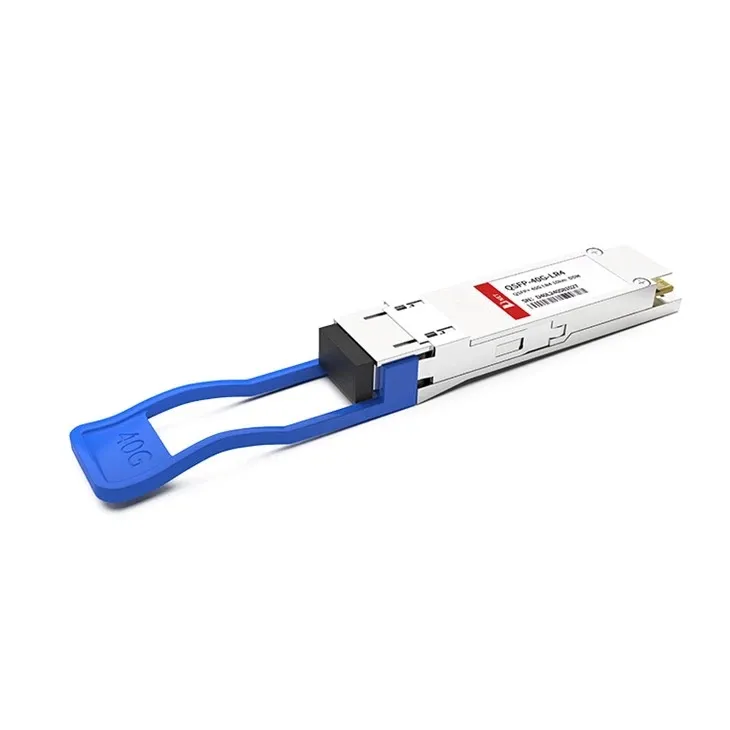

D-Net의 QSFP-40G-LR4는 각각 10Gbps의 대역폭을 갖는 4개의 독립적인 전송 및 수신 채널을 제공합니다. 40G LR4 광 모듈은 단일 모드 광섬유를 통해 4채널 신호 전송을 용이하게 하기 위해 광 신호의 내부 다중화(MUX) 또는 역다중화(DEMUX)가 필요합니다.

인기 탭: QSFP+ 40G LR4 10KM 트랜시버 모듈, 중국 QSFP+ 40G LR4 10KM 트랜시버 모듈 제조업체, 공급업체, 공장, 광학 프리즘, SFF-8711 표준을위한 SFP 송수신기, ST 커넥터가있는 SFP 트랜시버, 사운드 카드 브레이크 아웃 케이블, 오디오 마스터 링을위한 DAC 브레이크 아웃 케이블, CCTV 시스템 용 케이블

절대 최대 등급

매개변수	상징	최소	전형적인	최대.	단위
보관 온도	티에스	-40		+85	도
공급 전압	VCCT, R	-0.5		4	V
상대습도	상대습도	0		85	%

권장 작동 환경

매개변수	상징	최소	전형적인	최대.	단위
케이스 작동 온도	TC (티씨)	0		+70	도
공급 전압	VCCT, R	+3.13	3.3	+3.47	V
공급 전류	국제형사재판소(ICC)			900	엄마
전력 소비	PD			3	W

전기적 특성

(TOP=0 ~ 70도, VCC=3.13 ~ 3.47볼트)

매개변수	상징	최소	일반	맥스	단위	메모
채널당 데이터 속도		-	10.3125	11.2	Gbps
전력 소비		-	2.5	3.5	W
공급 전류	ICC		0.75	1	A
제어 I/O 전압-높음	비흐	2		Vcc (영어)	V
송신기
단일 종단 출력 전압 허용 오차		0.3		4	V	1
공통 모드 전압 허용 오차		15			mV
입력 차동 전압 전송	VI	150		1200	mV
데이터 종속 입력 지터
데이터 종속 입력 지터
수화기
단일 종단 출력 전압 허용 오차		0.3		4	V
Rx 출력 차동 전압	보	370	600	950	mV
Rx 출력 상승 및 하강 전압	Tr/Tf			35	추신	1
총 지터	티제이		0.3		사용자 인터페이스

참고: 20-80%

광학 매개변수

(TOP {{0}} ~ 70도, VCC=3.0 ~ 3.6V)

(TDP), 각 레인
TDP, 각 레인	증권 시세 표시기			2.3	데시벨
멸종 비율	응급실	3.5	-	-	데시벨
송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3}		{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}
광 반사 손실 허용 오차		-	-	20	데시벨
평균 발사 전원 OFF 송신기, 각 레인	포프			-30	dBm
상대 강도 소음	린			-128	dB/HZ	1
광 반사 손실 허용 오차		-	-	12	데시벨
수화기
손상 임계값	목d	5			dBm	1
수신기 입력, 각 레인의 평균 전력	R	-14		3	dBm
레인당 전기적 3dB 상위 차단 주파수 수신				12.3	기가헤르츠
RSSI 정확도
수신기 반사율
수신기 전력(OMA), 각 레인		-	-	3.5	dBm
레인당 전기적 3dB 상위 컷오프 주파수 수신				12.3	GHz
LOS 어설션 해제	손실			-15	dBm
LOS 어설션	로사	-25			dBm
LOS 히스테리시스	로스	0.5			데시벨

참고: 12dB 반사

매개변수	상징	최소	일반	맥스	단위	참조.
송신기
파장 할당	L0	1264.5	1271	1277.5	nm
	L1	1284.5	1291	1297.5	나마

	L3	1324.5	1331	1337.5	나마
사이드 모드 억제 비율	SMSR	30	-	-	데시벨
총 평균 발사력	태평양 표준시	-	-	4	dBm
평균 발사력, 각 레인		-6	-	1	dBm
두 레인 간의 발사력 차이(OMA)		-		4	데시벨
광 변조 진폭, 각 레인	오마	-5		+2	dBm
송신기 및 분산 페널티를 뺀 OMA의 실행 전력		-5	-		dBm
