제품 세부정보

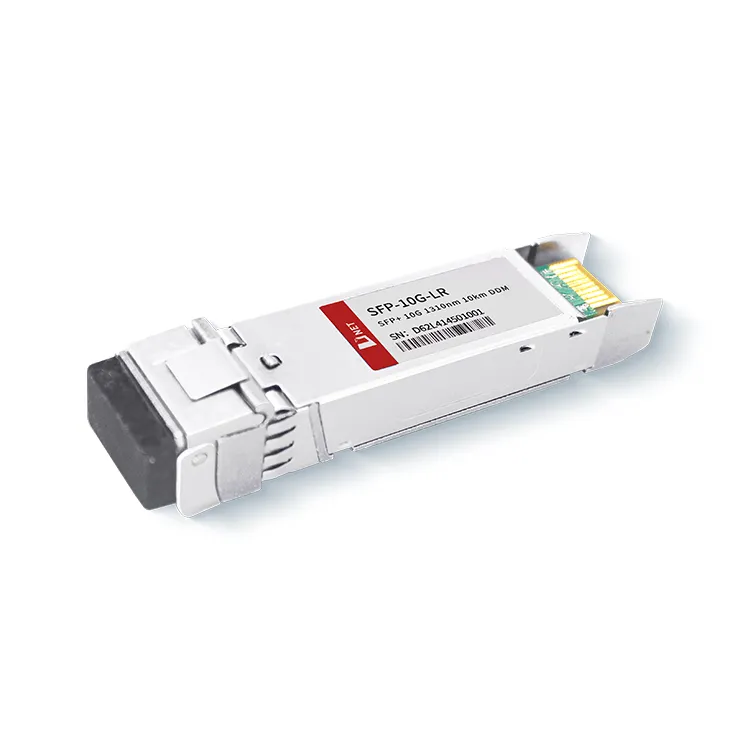

D-NET의 10G LR 10KM 모듈은 SFF-8431, SFF-8432 및 IEEE 802.3ae 10GBASE-LR 표준을 준수합니다. 장거리 광통신에 일반적으로 사용되는 주파수인 1310nm의 파장에서 작동합니다. 이 모듈은 완벽하게 호환되는 SFP 폼 팩터를 준수하여 핫 플러그 기능을 제공하고 광 포트에 대한 간단한 업그레이드를 촉진하며 낮은 전자기 간섭(EMI) 방출을 보장합니다.
인기 탭: SFP+ 10G LR 10km 트랜시버 모듈, 중국 SFP+ 10G LR 10km 트랜시버 모듈 제조업체, 공급업체, 공장, 멀티 모드 SFP+ 트랜시버, 사물 인터넷 네트워크 SFP+ 트랜시버, 이동 경로 SFP+ 트랜시버, Video-Over-IP 네트워크 SFP+ 트랜시버, 엔터프라이즈 SFP+ 트랜시버, 신뢰성 경로 SFP+ 트랜시버
절대 최대 등급
|
매개변수 |
상징 |
최소. |
전형적인 |
맥스. |
단위 |
|
|
보관 온도 |
TS |
-40 |
+85 |
도 |
||
|
케이스 작동 온도 |
광고 |
TA |
0 |
70 |
도 |
|
|
산업용 |
-40 |
+85 |
도 |
|||
|
최대 공급 전압 |
Vcc |
-0.5 |
4 |
V |
||
|
상대습도 |
RH |
0 |
85 |
% |
||
전기적 특성
|
매개변수 |
상징 |
최소. |
전형적인 |
맥스. |
단위 |
메모 |
|
공급 전압 |
Vcc |
3.135 |
3.465 |
V |
||
|
공급 전류 |
ICC |
430 |
엄마 |
|||
|
전력 소비 |
P |
1.5 |
W |
|||
|
송신기 섹션 |
||||||
|
입력 차동 임피던스 |
R~에 |
100 |
Ω |
1 |
||
|
Tx 입력 단일 종단 DC 전압 허용 오차(Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
차동 입력 전압 스윙 |
빈,pp |
180 |
700 |
mV |
2 |
|
|
전송 비활성화 전압 |
VD |
2 |
Vcc |
V |
3 |
|
|
송신 활성화 전압 |
VKO |
비 |
비+0.8 |
V |
||
|
수신기 섹션 |
||||||
|
단일 종단 출력 전압 허용 오차 |
V |
-0.3 |
4 |
V |
||
|
Rx 출력 차동 전압 |
보 |
300 |
850 |
mV |
||
|
Rx 출력 상승 및 하강 시간 |
Tr/Tf |
30 |
추신 |
4 |
||
|
LOS 결함 |
VLOS 결함 |
2 |
Vcc주인 |
V |
5 |
|
|
로스 노멀 |
VLOS 표준 |
비 |
비+0.8 |
V |
5 |
|
메모
1. 입력은 100Ω에서 끝납니다.
2. TX 데이터 입력 핀에 직접 연결합니다. 핀에서 레이저 드라이버 IC로의 AC 커플링.
3. LOS는 오픈 컬렉터 출력입니다. 호스트 보드에서 4.7k-10kΩ을 열어야 합니다. 동작은 로직 0이고, 신호 손실은 로직 1입니다. 최대 풀업 전압은 5.5V입니다.
4. OC-192 / SDH를 사용한 초음파.
5. 10GBASE-LR/LW 이더넷.
광학 매개변수
|
매개변수 |
상징 |
최소. |
전형적인 |
맥스. |
단위 |
메모 |
|
송신기 섹션 |
||||||
|
중심 파장 |
λt |
1290 |
1310 |
1330 |
nm |
|
|
스펙트럼 폭 |
△λ |
1 |
nm |
|||
|
평균 광 출력 |
파브그 |
-8.2 |
0.5 |
dBm |
1 |
|
|
광전력 OMA |
포마 |
-5.2 |
dBm |
|||
|
레이저 끄기 전원 |
포프 |
-30 |
dBm |
|||
|
멸종 비율 |
응급실 |
3.5 |
데시벨 |
7 |
||
|
멸종 비율 |
응급실 |
6 |
데시벨 |
6 |
||
|
송신기 분산 페널티 |
TDP |
3.2 |
데시벨 |
2 |
||
|
상대 강도 소음 |
린 |
-128 |
dB/Hz |
3 |
||
|
광 반사 손실 허용 오차 |
20 |
데시벨 |
||||
|
수신기 섹션 |
||||||
|
중심 파장 |
λr |
1260 |
1355 |
nm |
||
|
수신기 감도 |
센 |
-14.5 |
dBm |
4,7 |
||
|
수신기 감도 |
센 |
-14.5 |
dBm |
4,6 |
||
|
스트레스 민감도(OMA) |
센성 |
-10.3 |
dBm |
4 |
||
|
로스 어설트 |
로스A |
-25 |
- |
dBm |
||
|
로스 디저트 |
로스D |
-15 |
dBm |
|||
|
로스 히스테리시스 |
로스H |
0.5 |
데시벨 |
|||
|
초과 적재 |
앉았다 |
0 |
dBm |
5 |
||
|
수신기 반사율 |
Rrx |
-12 |
데시벨 |
|||
메모
1. IEEE802.3ae에 따른 스트레스 수신기 테스트 조건. CSRS 테스트에서는 호스트 회로 기판이 SFF-8431 표준을 충족해야 합니다.
2. OMA에 명시된 수신기 과부하 및 최악의 통합 스트레스 조건 하에서.
3. OC-192 / SDH를 사용한 초음파
4. 10GBASE-LR/LW 이더넷
주문 정보
|
부품 번호 |
설명 |
|
SFP-10G-LR |
10G SFP+ LR 10KM 트랜시버 모듈, 핫 플러그 가능, 이중 LC, +3.3V, 1310nm DFB-LD, 단일 모드 |
FAQ
1. 10G LR이란 무엇입니까?
A: D-NET의 10G LR 10KM 모듈은 10-Gb/s 직렬 광 통신 애플리케이션을 위한 광 트랜시버 모듈입니다. SFP+ 모듈은 SFF-8431, SFF-8432 및 IEEE 802.3ae를 준수합니다. 10GBASE-LR.
2. 10GBASE-LR은 단일 모드인가요, 아니면 다중 모드인가요?
A: D-NET의 10G SFP+ LR 10KM 트랜시버 모듈은 원격 전송에 적합하므로 단일 모드 광섬유는 주로 10GBASE-LR SFP +에서 다루며, 10GBASE-LR SFP의 전송 거리는 최대 10km가 될 수 있습니다. 단일 모드 광섬유
