제품 세부정보

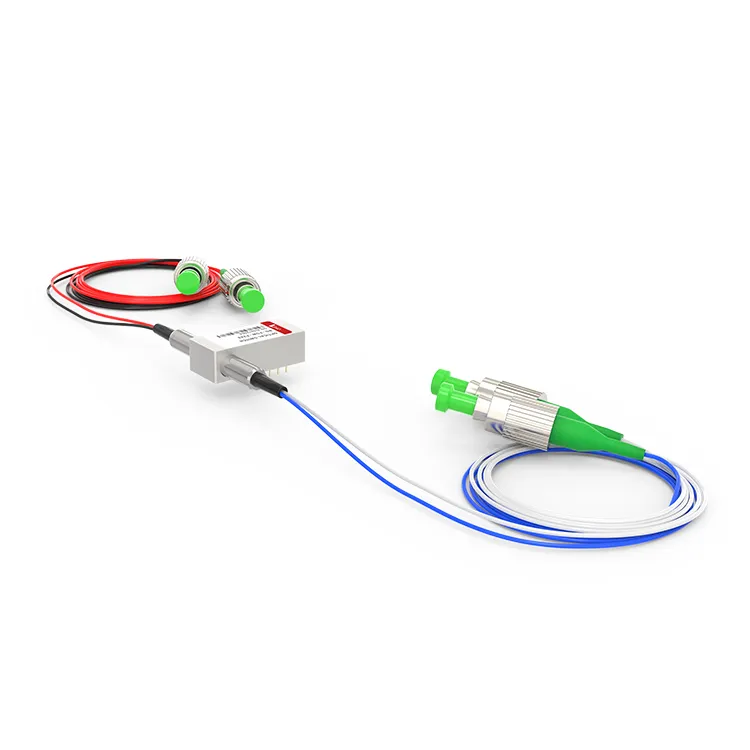

F2X2 광기계 스위치는 입력 광 신호를 지시하거나 차단하여 광 채널을 출력 광섬유에 연결함으로써 작동합니다. 래치 버전은 드라이브 신호가 제거된 후에도 선택한 광학 경로를 유지하는 반면, 비래치 버전은 전원이 꺼지면 기본적으로 켜짐 또는 꺼짐 위치로 설정됩니다. F2X2 기계식 광스위치는 1.0dB 미만의 삽입 손실과 빠른 응답 시간을 자랑하며 나노초 수준의 광신호 스위칭이 가능해 고속 전송 요구 사항을 충족합니다.
인기 탭: f2x2 광 기계식 광 스위치, 중국 f2x2 광 기계식 광 스위치 제조업체, 공급 업체, 공장, SFP28-CWDM-1270기계적 광학 스위치SFP-10G-DWDM-C60-80QSFP-40G-ZR4SFP-10G-CWDM-1470-80
제품 사양
|
작동 파장 |
1240~1680nm(SM) |
삽입 손실 |
1.0dB 이하 |
|
파장 의존 손실 |
0.25dB 이하 |
편광 의존 손실 |
0.05dB 이하 |
|
온도 의존 손실 |
0.20dB 이하 |
반사 손실 |
SM 55dB 이상 |
|
크로스톡 |
SM 70dB 이상 |
전환 시간 |
8ms 이하 |
|
반복성 |
±0.02dB 이하 |
내구성 |
10보다 크거나 같음7 타임스 |
|
작동 전압 |
3 또는 5V |
스위치 유형 |
비래칭/래칭 |
|
작동 온도 |
－20~+70도 |
보관 온도 |
－40~+85도 |
|
광 파워 |
500mW 이하 |
차원 |
27.0L×12.5W×8.4Hmm |
핀 구성
|
유형 |
광학 경로 |
전기 드라이브 |
상태 센서 |
||||||
|
F2×2 |
핀 1 |
핀 5 |
핀 6 |
핀 10 |
핀 2-3 |
핀 3-4 |
핀 7-8 |
핀 8-9 |
|
|
래칭 |
P1-P4,P2-P3 |
-- |
-- |
접지 |
V＋ |
닫다 |
열려 있는 |
열려 있는 |
닫다 |
|
P1-P3,P2-P4 |
V＋ |
접지 |
-- |
-- |
열려 있는 |
닫다 |
닫다 |
열려 있는 |
|
|
비래칭 |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
닫다 |
열려 있는 |
열려 있는 |
닫다 |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
접지 |
열려 있는 |
닫다 |
닫다 |
열려 있는 |
|
기계적 치수(단위:mm)
광학 경로
주문 정보
|
RD-FSW |
-F2X2- |
-파장- |
-스위치 종류- |
-전압- |
-섬유 종류- |
-패키지- |
-섬유 길이- |
-커넥터- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 스페셜=0 |
래칭=1 비래칭=2 MINI 래칭=3 MINI 비래칭=4 스페셜=0 |
3V=3 5V=5 스페셜=0 |
SM28=1 50/125=5 62.5/125=6 스페셜=0 |
베어 섬유=1 900um 튜브=3 스페셜=0 |
0.25m=1 0.5m=2 1.0m=3 스페셜=0 |
없음=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 이중 LC=8 스페셜=0 |
