상품 설명

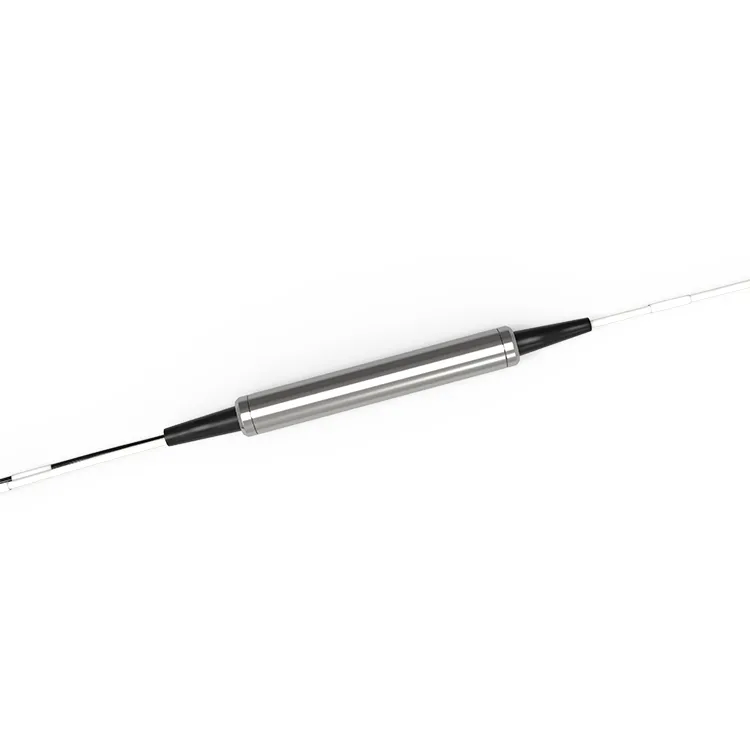

OTDR(Optical Time Domain Reflectometer)은 광섬유 통신 링크에서 신호 반사 및 손실을 감지하는 데 사용되는 기술입니다. FWDM OTDR 1625nm는 1625nm가 아닌 파장의 광신호를 필터링하는 데 사용되는 필터 부품으로, 단일 광섬유에서 여러 파장의 광신호를 전송할 수 있는 기술인 FWDM 기술에 적합합니다. OTDR FWDM 1625 구성 요소를 사용하면 테스트 중에 다른 파장의 신호를 필터링하고 대상 파장의 신호에만 집중하여 측정 정확도와 정밀도를 향상시킬 수 있습니다.
응용
● 광 증폭기
● CATV
● OTDR
인기 탭: OTDR 필터 1625nm FWDM 구성 요소, 중국 OTDR 필터 1625nm FWDM 구성 요소 제조업체, 공급업체, 공장, 빔 스플리터, 산업 응용을위한 광학 부품, 자동차 애플리케이션을위한 광학 구성 요소, 광섬유 절연체, 광섬유 스플리터, 전기 광학 스위치
제품 사양
|
파장 |
TX1625 RX1310/1490/1550nm |
기술 |
TFF(박막필터) |
|
통과대역 |
1600~1670nm의 |
반사 |
1260~1580 |
|
통과대역 리플 |
0.30dB 이하 |
IL@패스밴드 |
0.60dB 이하 |
|
반사대리플 |
0.20dB 이하 |
일 @ 반사 |
0.40dB 이하 |
|
전송 격리(조정 채널) |
30dB 이상 |
전송 격리(비조정 채널) |
50dB 이상 |
|
반사 격리 |
15dB 이상 |
편광 의존 손실 |
0.1dB 이하 |
|
편광 모드 분산 |
0.2ps 이하 |
열 안정성 |
0.005N 이하 |
|
지향성 |
50dB 이상 |
반사 손실 |
45dB 이상 |
|
광전력 처리 |
500mW 이하 |
온도 |
-40에서 85도까지 작동 보관 -40 ~ 85도 |
|
섬유 종류 |
SMF-28e |
패키지 차원 |
강철 ∮5.5 x L34mm ABS 90 * 20 * 10nm |
메모.
1) 모든 사양은 커넥터가 없는 장치를 기준으로 하며 파장, 극성 및 온도에 대해 보장됩니다.
2) PMD 및 색분산 값은 설계상 보장됩니다.
3) 사양은 예고 없이 변경될 수 있습니다.
주문정보
|
FW |
- 패키지 |
-커넥터 유형 |
U/A |
-1625 |
-섬유 유형 |
-섬유 길이 |
|
|
에스: 스틸 |
0: 커넥터 없음 |
유: UPC |
9: 0.9mm 섬유 |
005: 0.5+/-0.1m |
|
|
|
B:ABS 상자 |
1: LC |
답: APC |
20:2.0mm |
01: 1.0+/-0.1m |
|
|
|
기타 |
2: 사우스캐롤라이나 |
30:2.0mm |
다른 사람 |
||
|
|
3: 일통 |
기타 |
|
|||
|
|
4: 기타 |
|
|
|
|
